Separatory substancji ropopochodnych...

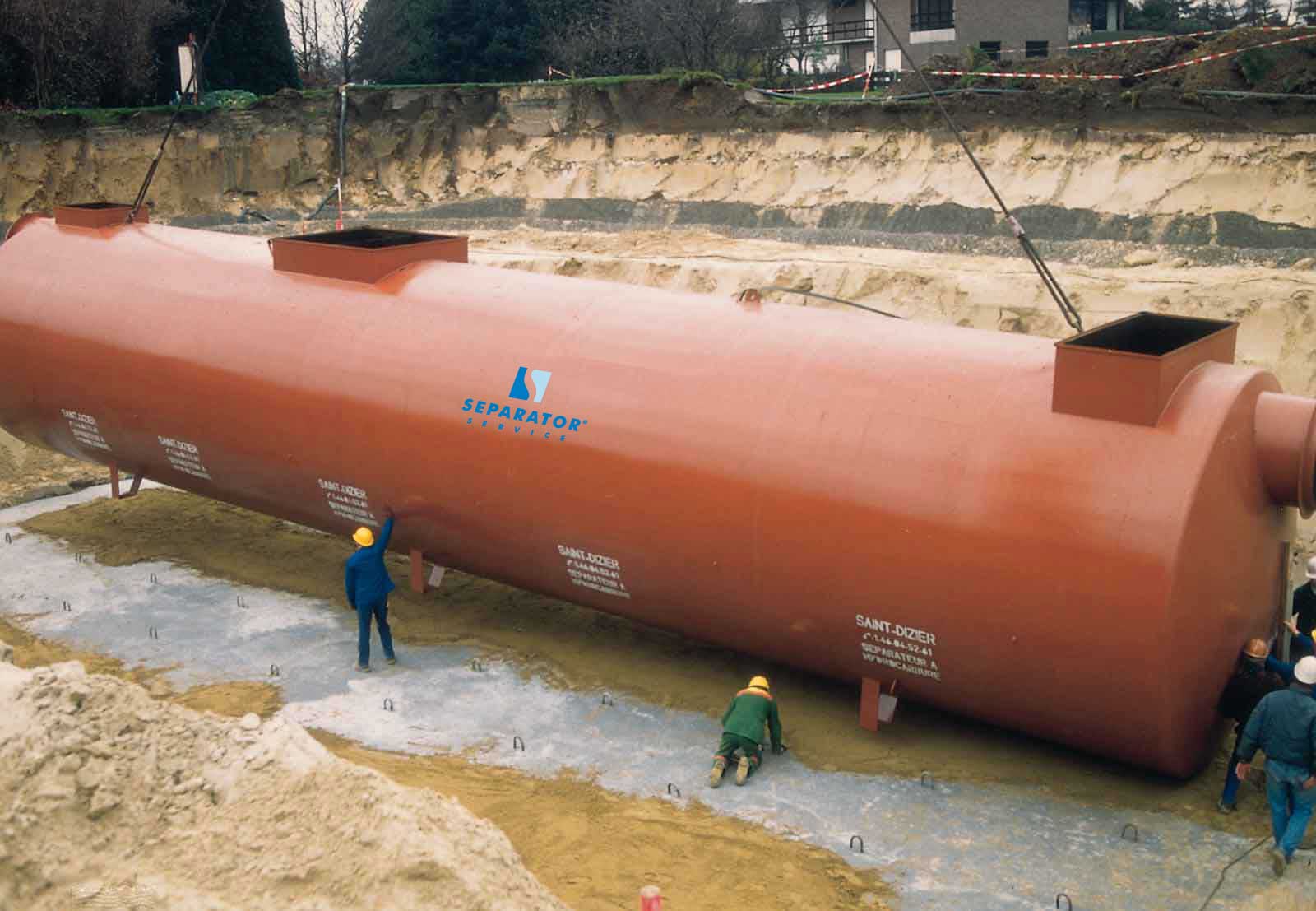

Separatory substancji ropopochodnych (nazywane też separatorami węglowodorów lub benzyn) produkowane są i montowane według indywidualnych wymagań projektantów. [źródło: separatory.jpg]

Separatory węglowodorów / benzyn o dużych przepływach

Separator Service oferuje separatory węglowodorów o przepływach powyżej 20 litrów na sekundę w następujących opcjach:

• z osadnikiem
  • separator typu BDT | wkład koalescencyjny
  • separator typu BBT | wkład koalescencyjny | by-pass
  • separator typu IHDC | wkład koalescencyjny typu Hydrocompact
  • separator typu AHDC | wkład koalescencyjny typu Hydrocompact | komora adsorpcyjna
  • separator typu FHDC | wkład koalescencyjny typu Hydrocompact | by-pass
  • separator typu BHDC | wkład koalescencyjny typu Hydrocompact | przelew burzowy
• bez osadnika
  • separator typu SHDC | wkład koalescencyjny typu Hydrocompact
  • separator typu AHDC | wkład koalescencyjny typu Hydrocompact | komora adsorpcyjna
• z komorą adsorpcyjną separator typu AHDC | wkład koalescencyjny typu Hydrocompact | zintegrowany osadnik
• z by-passem separator typu FHDC | wkład koalescencyjny typu Hydrocompact | zintegrowany osadnik | zintegrowany regulator dopływu
• z regulatorem dopływu separator typu FHDC | wkład koalescencyjny typu Hydrocompact | zintegrowany osadnik | by-pass
• z przelewem burzowym bez regulatora dopływu separator typu BHDC | wkład koalescencyjny typu Hydrocompact | zintegrowany osadnik
• z komorą pompową (możliwość zastosowania we wszystkich separatorach)

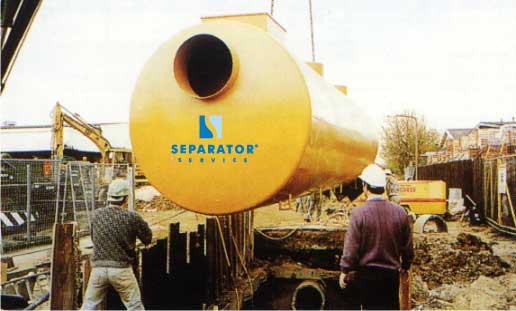

Instalacja separatora substancji ropopochodnych.

Instalacja separatora substancji ropopochodnych. [źródło: separatory_ropopochodnych.jpg]

Charakterystyka separatorów benzyn o dużych przepływach

Separatory węglowodorów o przepływach powyżej 10 l/s charakteryzują się:

• elastycznością konstrukcji, ponieważ są one wykonane zawsze zgodnie z indywidualną dokumentacją techniczną i dlatego istnieje wiele możliwości modyfikacji konstrukcji separatora węglowodorów w zależności od specyficznych wymagań klienta
• zgodnością z wymaganiami normy PN-EN 858:2005 : 2000, co zapewnia dostateczną sprawność separatora węglowodorów przy usuwaniu substancji ropopochodnych ze ścieków
• zgodnością z wymogami normy PN-S-02204:1997, co zapewnia wysoką sprawność separatora węglowodorów przy usuwaniu zawiesiny ogólnej ze ścieków deszczowych
• precyzyjnym doborem przepływu nominalnego separatora węglowodorów w zależności od potrzeb indywidualnych inwestora, co w konsekwencji wpływa na obniżenie kosztów urządzenia
• szerokim wachlarzem wyposażenia standardowego i opcjonalnego takim jak:

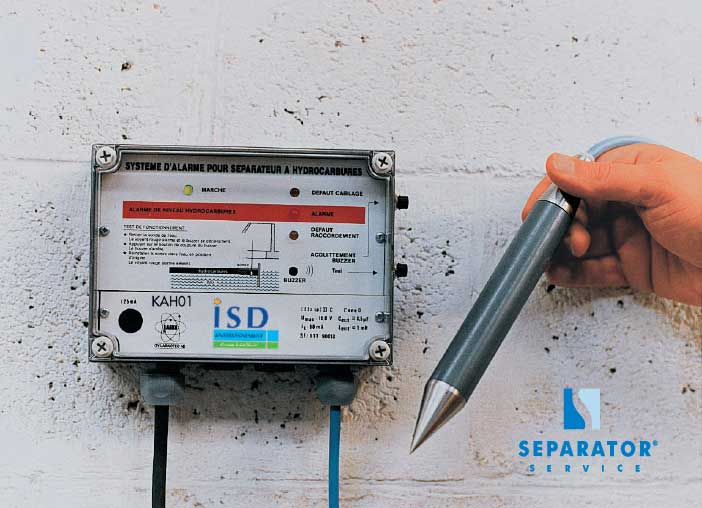

Urządzenie alarmowe do separatora węglowodorów.

Urządzenie alarmowe do separatora węglowodorów. [źródło: separatory_urzadzenie_alarmowe.jpg]

• systemy alarmowe
• wielostrumieniowe wkłady koalescencyjne
• wkłady adsorpcyjne
• kraty
• pasy kotwiące
• skimmery
• ochrona katodowa i anodowa
• włazy rewizyjne B 125, C 250 lub D 400
• możliwością precyzyjnego regulowania dopływu ścieków poprzez stosowanie różnych regulatorów w systemach by-pass
• wysokim stopniem usuwania zawiesiny w granicach 70% - 80% i związanych z tym bardzo wysokimi parametrami technologicznymi np. współczynnika separacji CS ~ 0,9 m²/(l/s) czy dopuszczalnego obciążenia hydraulicznego 3,5 - 4 m/h

Budowa separatorów węglowodorów o dużych przepływach

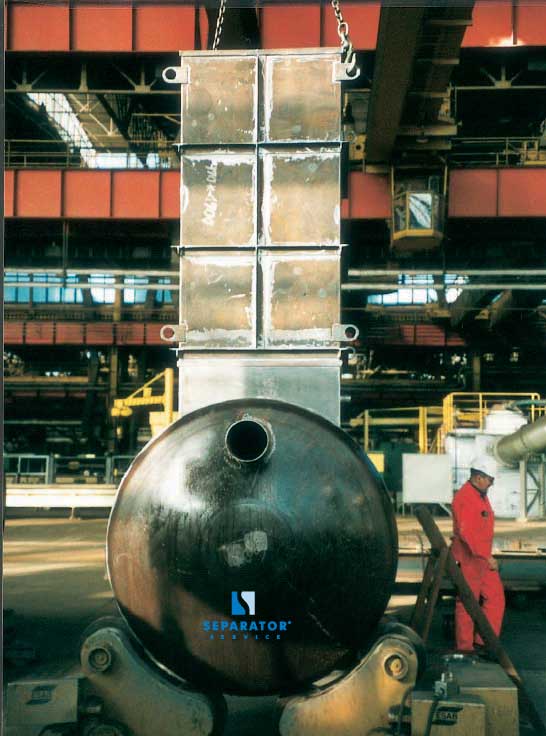

Separatory wykonywane są...

Separatory węglowodorów wykonywane są ze stali St3S. [źródło: separatory_produkcja.jpg]

Separatory węglowodorów są wykonywane ze stali St3S. Wszystkie powierzchnie stalowe po oczyszczeniu do stopnia Sa 2.5 pokryte są specjalnymi powłokami zabezpieczającymi separator węglowodorów przed korozją i zapewnieniu maksymalnego okresu jego żywotności.

Separatory węglowodorów są wykonywane w postaci poziomych cylindrycznych zbiorników stalowych, podzielonych wewnętrznie stalowymi ściankami na odrębne funkcjonalnie komory (np. komorę osadową, wlotową, koalescencyjną, adsorpcyjną czy pompową).

Od góry separatory węglowodorów są zamknięte włazami typu B 125 i C 250 lub D 400 wykonanymi z żeliwa sferoidalnego. Do każdej komory jest odrębne wejście z poziomu terenu, realizowane za pomocą nadstawek ustawianych na otworach rewizyjnych. Wysokość nadstawek dostosowywana jest do indywidualnych wymagań.

Separator węglowodorów wyposażony jest w:

• bosy lub kołnierzowy króciec wlotowy i wylotowy
• deflektor na wlocie kierujący strugę ścieków do dna separatora
• kratę rzadką na wlocie do komory koalescencyjnej zatrzymującą zanieczyszczenia stałe
• wkłady koalescencyjne
• automatyczne zamknięcia pływakowe na odpływie
• pokrywy włazowe klasy B 125 lub C 250
• urządzenie alarmowe, skimmer lub ochrona katodowa (opcja)
• uchwyty transportowe

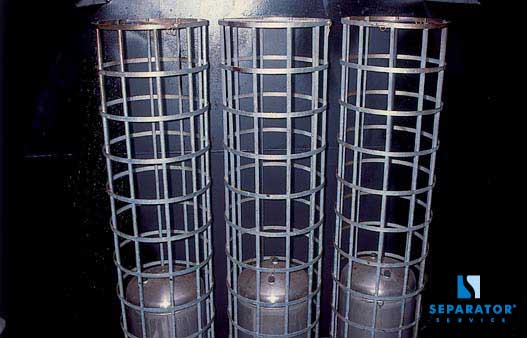

Automatyczne zamknięcia...

Automatyczne zamknięcia pływakowe w separatorach węglowodorów. [źródło: zamkniecia_plywakowe.jpg]

Montaż separatorów węglowodorów

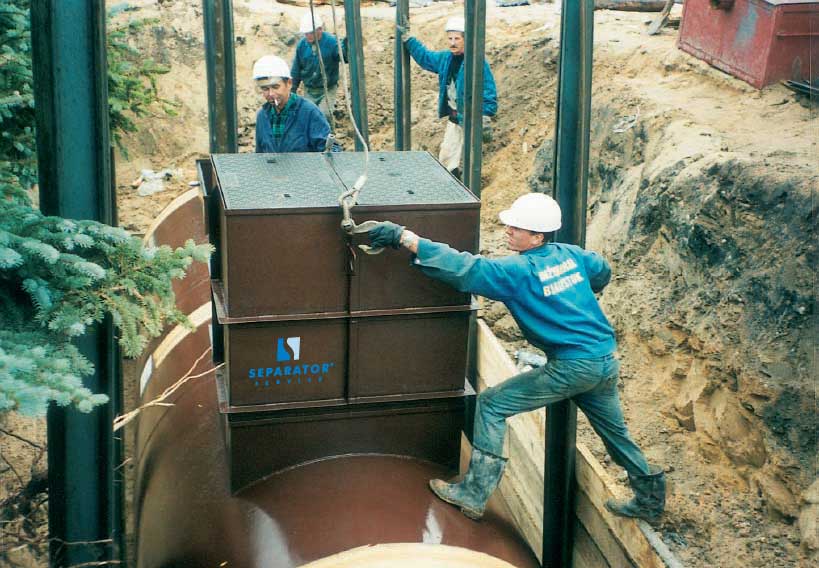

Montaż separatora...

Montaż separatora węglowodorów na budowie. [źródło: separatory_montaz.jpg]

Separator węglowodorów o przepływie powyżej 10 l/s należy umieszczać w przygotowanym wykopie za pomocą znajdujących się na separatorze uchwytów transportowych. W porównaniu do separatorów betonowych są to urządzenia lekkie, więc nie jest konieczne zamawianie specjalnych dźwigów do rozładunku. Urządzenie należy posadowić na zagęszczonym gruncie (ławie piaskowej lub keramzytowej) lub fundamencie z chudego betonu w celu prawidłowego wypoziomowania. W przypadku występowania wód gruntowych na poziomie posadowienia separatora, należy go zakotwić do fundamentu żelbetowego za pomocą dostarczanych przez Separator Service pasów kotwiących.

Korpus separatora do poziomu króćca wlotowego i wylotowego należy zasypać piaskiem lub keramzytem (właściwości drenażowe i ocieplające). W przypadku głębszej zabudowy niż standardowa na separator należy zamontować nadstawki, wykonane zgodnie z indywidualnymi wymaganiami wykonawcy. Po podłączeniu króćców separatora z przewodami kanalizacyjnymi przystępujemy do zasypki separatora i nadstawek oraz wykonania warstwy nawierzchniowej. Ostatnią czynnością przy montażu jest osadzenie włazów. Dla włazów klasy C 250 i D 400 konieczne jest zastosowanie ramy odciążającej, którą dostarczamy wraz z włazami.

Szczegółowe wytyczne dotyczące posadowienia i montażu zawarte są w indywidualnej dokumentacji technicznej.

Konserwacja separatorów węglowodorów

Separatory węglowodorów o przepływach ponad 10 l/s konserwuje się podobnie jak standardowe separatory substancji ropopochodnych i sprowadza się do okresowego opróżniania ich zawartości. Po opróżnieniu należy umyć dokładnie wkłady wielostrumieniowe i wnętrze separatora.

Czyszczenie separatorów węglowodorów wykonuje się z częśtotliwością zależną od szybkości gromadzenia się zanieczyszczeń i powinno być ono przeprowadzane według tych samych zasad jak dla separatorów standardowych, nie rzadziej niż raz na rok. Po oczyszczeniu separator węglowodorów należy napełnić wodą i ustawić zawór pływakowy w pozycji roboczej. W separatorach typu AHDC, po stwierdzeniu wyczerpania zdolności adsorpcyjnych wkładu należy wymienić go na nowy.

Ze względu na zaliczenie mieszaniny wodno-olejowej i osadów zaolejonych do odpadów niebezpiecznych kod 13 05 07* oraz szlamów zaolejonych kod 13 05 02* (Rozporządzenie Ministra Środowiska z 27.09.2001 w sprawie katalogu odpadów DzU Nr 112 poz. 126) czyszczenie separatorów może wykonywać tylko firma posiadająca stosowne zezwolenie. Nasza firma zapewnia profesjonalny serwis, odbiór i utylizację tych odpadów. Posiadamy komplet zezwoleń niezbędnych do prowadzenia takiej działalności. (zob.: serwis separatorów)

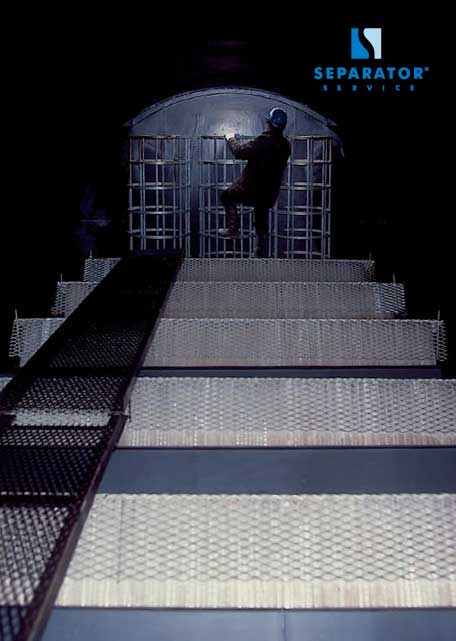

Wkłady koalescencyjne...

Wkłady koalescencyjne w separatorze węglowodorów [źródło: separatory_wklady_koalescencyjne.jpg]

Separator koalescencyjny węglowodorów typ BDT Separator adsorpcyjno-koalescencyjny ze zintegrowaną komorą adsorpcyjną w wersji z osadnikiem lub bez osadnikaią typ AHDC Separator koalescencyjny węglowodorów z wbudowanym by-passem typ BBT Separator koalescencyjny z wbudowanym odejściem typu by-pass i regulatorem dopływu typ FHDC Separator koalescencyjny z osadnikiem wstępnym typ IHDC Separator koalescencyjny z przelewem burzowym bez regulatora typ BHDC Separator koalescencyjny bez osadnika wstępnego typ SHDC Komory pompowe do separatorów typ SP

Separatory substancji ropopochodnych o przepływach do 20 litrów/sekundę przeznaczone są do oczyszczania terenów, które w sposób permanentny zagrożone są skażeniem substancjami ropopochodnymi. Separatory węglowodorów o przepływach powyżej 20 litrów/sekundę, podobniej jak separatory o mniejszych przepływach przeznaczone są do oczyszczania terenów zanieczyszczanych substancjami ropopochodnymi, przy czym służą do bardziej wymagających zastosowań. Separatory tłuszczu i skrobi stosuje się w restauracjach, barach, stołówkach, kuchniach, masarniach oraz w zakładach mięsnych i przetwórstwa spożywczego.

Regulatory dopływu i przepływu służą do regulowania przepływu wody lub dopływu ścieków. Stosowane są przed urządzeniami, których sprawność działania uzależniona jest od wielkości przepływu. Neutralizatory służą do neutralizacji ścieków technologicznych z substancji chemicznych, takich jak na przykład kwasy akumulatorowe. Osadniki wielostrumieniowe znajdują zastosowanie wszędzie tam, gdzie podstawowym źródłem skażenia ścieków opadowych jest zawiesina mineralna, natomiast skażenie substancjami ropopochodnymi następuje tylko w sytuacjach ekstremalnych.

Dobór separatorów substancji ropopochodnych według normy PN–EN 858:2005 Dobór separatorów według PN–S–02204 "Drogi samochodowe — Odwodnienie dróg" — przykład liczbowy [PDF 105kB] Dobór separatorów tłuszczu według normy pr EN 1852–2:2000 Dobór separatorów według wymagań polskiego prawa ochrony środowiska

Warunki testu laboratoryjnego według normy PN–EN 858:2005:2000 Badania separatorów w warunkach rzeczywistych
