Separatory koalescencyjne substancji ropopochodnych typ SHDC Hydrocompact przeznaczone są do oczyszczania wód deszczowych, roztopowych i procesowych z terenów, które są zagrożone skażeniami tymi substancjami. Typowe zastosowania tych urządzeń to: stacje paliw, myjnie samochodowe, parkingi, drogi, stacje przeładunkowe, hurtownie paliw i inne obiekty, na których występuje permanentne zagrożenie skażenia wód substancjami ropopochodnymi oraz zawiesiną.

Separator SHDC w większości przypadków musi być poprzedzony oddzielnym osadnikiem (osadnik nie jest wymagany np. przy oczyszczaniu kondensatu).

Zgodnie z warunkami testu normy PN-EN 858:2005 : 2000 zawartość substancji ropopochodnych nie może przekraczać 5 mg/l. Sprawność usuwania zawiesiny ogólnej wynosi ok. 80% a dopuszczalne obciążenia hydrauliczne zawierają się w przedziale 1-3,5 m/h przez co separatory koalescencyjne substancji ropopochodnych SHDC spełniają także wysokie wymagania polskiej normy PN-S-02204:1997 "Odwodnienie dróg".

Decydujące znaczenie dla sprawności usuwania zanieczyszczeń ma jednostkowa powierzchnia czynna separatora przypadająca na 1 l/s przepływu tzw. współczynnik separacji CS.

Zasada działania separatora SHDC...

Zasada działania separatora substancji ropopochodnych typu SHDC. [źródło: separatorkoalescencyjnyshdc.jpg]

Separatory SHDC są urządzeniami przepływowymi, w których następuje wydzielenie zarówno lżejszych od wody substancji ropopochodnych, jak i cięższej od wody zawiesiny. Na wlocie wyposażonym w deflektor znajduje się komora wlotowa, która umożliwia uspokojenie przepływu i skierowanie ścieków pod wkład wielostrumieniowy umieszczony w dolnej części komory koalescencyjnej. We wkładzie wielostrumieniowym o przepływie współprądowym - którym przepływ ścieków dzielony jest na wiele mniejszych, następuje koalescencja cząstek substancji ropopochodnych i ich wypływanie w postaci kropli na powierzchnię oraz sedymentacja części zawiesiny i jej opadanie do przestrzeni podfiltrowej (pod wkładem). Następnie ścieki wpływają poprzez zasyfonowy odpływ wyposażony w automatycznie zamknięcie pływakowe (zamykające się w chwili uzyskania maksymalnej pojemności przetrzymania) do odbiornika naturalnego lub kanalizacji.

Budowa separatora...

Budowa separatorów substancji ropopochodnych o przepływach do 20 litrów/sekundę na przykładzie separatora typu IHDC: [1] Nadstawka wykonana zgodnie z indywidualnym zamówieniem; [2] Uchwyty transportowe; [3] Korpus separatora wykonany ze stali St3S śrutowanej oraz pokrywanej farbami termoutrwadzalnymi; [4] Kratka rzadka (nie występuje w modelu SHDC); [5] Wkład koalescencyjny Hydrocompact; [6] Zawór pływakowy; [7] Uchwyt systemu alarmowego; [8] Osadnik (nie występuje w modelu SHDC). [źródło: separatory_budowa.jpg]

Separatory SHDC składają się z dwóch komór:

• Komory wlotowej umożliwiającej skierowanie ścieków pod wkład wielostrumieniowy
• Komory koalescencyjnej wyposażonej na wlocie w wyżej wspomniany wkład wielostrumieniowy, w którym zachodzi właściwy proces oczyszczania. Substancje ropochodne zawarte w ściekach w postaci małych kropli łączą się w większe i wypływają na powierzchnię tworząc homogeniczną warstwę, natomiast zawiesina opada na dno kanalików i zsuwa się do przestrzeni podfiltrowej. W komorze tej w zasyfonowanym odpływie znajduje się automatyczny zawór pływakowy. Automatyczny zawór pływakowy zamyka wylot z separatora w momencie przekroczenia pojemności magazynowej przez zatrzymane substancje ropopochodne. Dzięki temu odbiornik jest zabezpieczony przed skażeniem w przypadku awaryjnego wycieku lub braku właściwej obsługi separatora. Standardowo komora koalescencyjna wyposażona jest również w uchwyty do mocowania skimmera i czujnika urządzenia alarmowego.

Separator jest wykonany ze stali St3S. Wszystkie powierzchnie stalowe po oczyszczeniu do stopnia Sa 2.5 pokryte są specjalnymi powłokami w celu zabezpieczenia separatora przed korozją i zapewnienia maksymalnego okresu jego żywotności. Od góry separator zamknięty jest pokrywami rewizyjnymi wykonanymi z żeliwa sferoidalnego. Są one wykonane w klasach obciążenia B 125 i C 250. Do połączenia z powierzchnią terenu służą nadstawki, których wysokość dostosowana jest do indywidualnych wymagań odbiorcy

T = 230 mm T1-T = 70 mm Długość instalacyjna L1 = L+180 mm

Model separatora	SHDC011	SHDC031	SHDC061	SHDC101	SHDC151	SHDC201
Przepyw (l/s)	1	3	6	10	15	20
Powierzchnia czynna (m kw.)	2	4,2	8,5	14,4	14,4
Objętość całkowita (l)	400	780	1600	2600	3280
Maks. pojemność przetrzymania (l)	130	180	320	430	720
Długość korpusu L	1000	1500	1800	2400	3000	4200
Szerokość korpusu W	600	600	1000	1000	1000	1000
Wysokość korpusu H	1035	1235	1235	1435	1535	1535
Średnica króćca wlot/wylot DN	100	100	150	150	200	200
Masa całkowita na sucho (kg)	215	325	500	670	700
Rysunki techniczne
Separator Service Sp. z o.o. zastrzega sobie prawo wprowadzenia zmian wynikających z rozwoju technicznego bez uprzedniego powiadomienia				Wszystkie wymiary podano w milimetrach

Separatory SHDC są łatwe w eksploatacji ze względu na niezawodność i dobry dostęp na całej ich długości po zdjęciu pokryw rewizyjnych. Eksploatacja polega na okresowym opróżnianiu i wyczyszczeniu wnętrza separatora. Ze względu na zaliczenie mieszaniny wodno-olejowej i osadów zaolejonych do odpadów niebezpiecznych - kod 13 05 02* i 13 05 07* (Rozporządzenie Ministra Środowiska z dnia 27.09.2001 w sprawie katalogu odpadów DzU Nr 112 poz. 126) czyszczenie separatorów może wykonywać tylko firma posiadająca stosowne zezwolenie. Nasza firma zapewnia profesjonalny serwis, odbiór i utylizację tych odpadów. Częstotliwość czyszczenia uzależniona jest od obciążenia separatora, przy czym czyszczenie nie może być wykonywane rzadziej niż raz na rok. (zob.: serwis separatorów)

W dniu 23 grudnia 2003 roku firma Separator Service Sp. z o.o. uzyskała aprobatę techniczną Instytututu Ochrony Srodowiska na separator SHDC o numerze AT/2003-08-0056/A1.

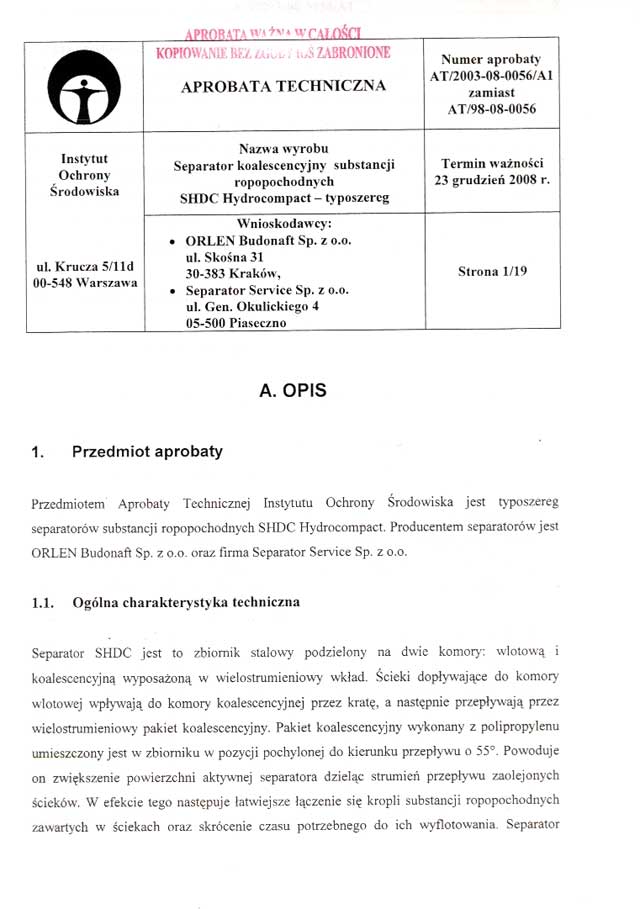

Aprobata techniczna Instytututu Ochrony Środowiska na separator SHDC [źródło: shdc_aprobata_techniczna_ios.jpg]
