Separator typu IHDC jest przeznaczony zarówno do usuwania substancji ropopochodnych jak i zawiesiny ze ścieków deszczowych oraz procesowych. Typowe zastosowania tych urządzeń to: stacje paliw, myjnie samochodowe, parkingi, drogi, stacje przeładunkowe, hurtownie paliw i inne obiekty, na których występuje permanentne zagrożenie skażenia wód substancjami ropopochodnymi oraz zawiesiną.

Zgodnie z warunkami testu normy PN-EN 858:2005 : 2000 zawartość substancji ropopochodnych nie może przekraczać 5 mg/l.

Sprawność usuwania zawiesiny ogólnej wynosi ok. 80% a dopuszczalne obciążenia hydrauliczne zawierają się w przedziale 1-3,5 m/h przez co separatory koalescencyjne substancji ropopochodnych IHDC spełniają także wysokie wymagania polskiej normy PN-S-02204:1997 "Odwodnienie dróg".

Decydujące znaczenie dla sprawności usuwania zanieczyszczeń ma jednostkowa powierzchnia czynna separatora przypadająca na 1 l/s przepływu tzw. współczynnik separacji CS.

Zasada działania separatora IHDC...

Zasada działania separatora substancji ropopochodnych typu IHDC. [źródło: separatorkoalescencyjnyihdc.jpg]

Separatory IHDC są urządzeniami przepływowymi, w których następuje wydzielenie zarówno lżejszych od wody substancji ropopochodnych, jak i cięższej od wody zawiesiny. Na wlocie wyposażonym w deflektor znajduje się osadnik, służący do zatrzymywania zawiesiny łatwo opadającej. Następnie ścieki poprzez kratę rzadką wpływają do komory wlotowej, kierującej ścieki do wkładu wielostrumieniowego, umieszczonego w dolnej części komory koalescencyjnej. We wkładzie wielostrumieniowym o przepływie współprądowym następuje koalescencja cząstek substancji ropopochodnych i ich wypływanie w postaci kropli na powierzchnię oraz sedymentacja części zawiesiny i jej opadanie do przestrzeni podfiltrowej. Następnie ścieki wypływają poprzez zasyfonowy odpływ wyposażony w automatycznie zamknięcie pływakowe (zamykające się w chwili uzyskania maksymalnej pojemności przetrzymania) do odbiornika naturalnego lub kanalizacji.

Budowa separatora...

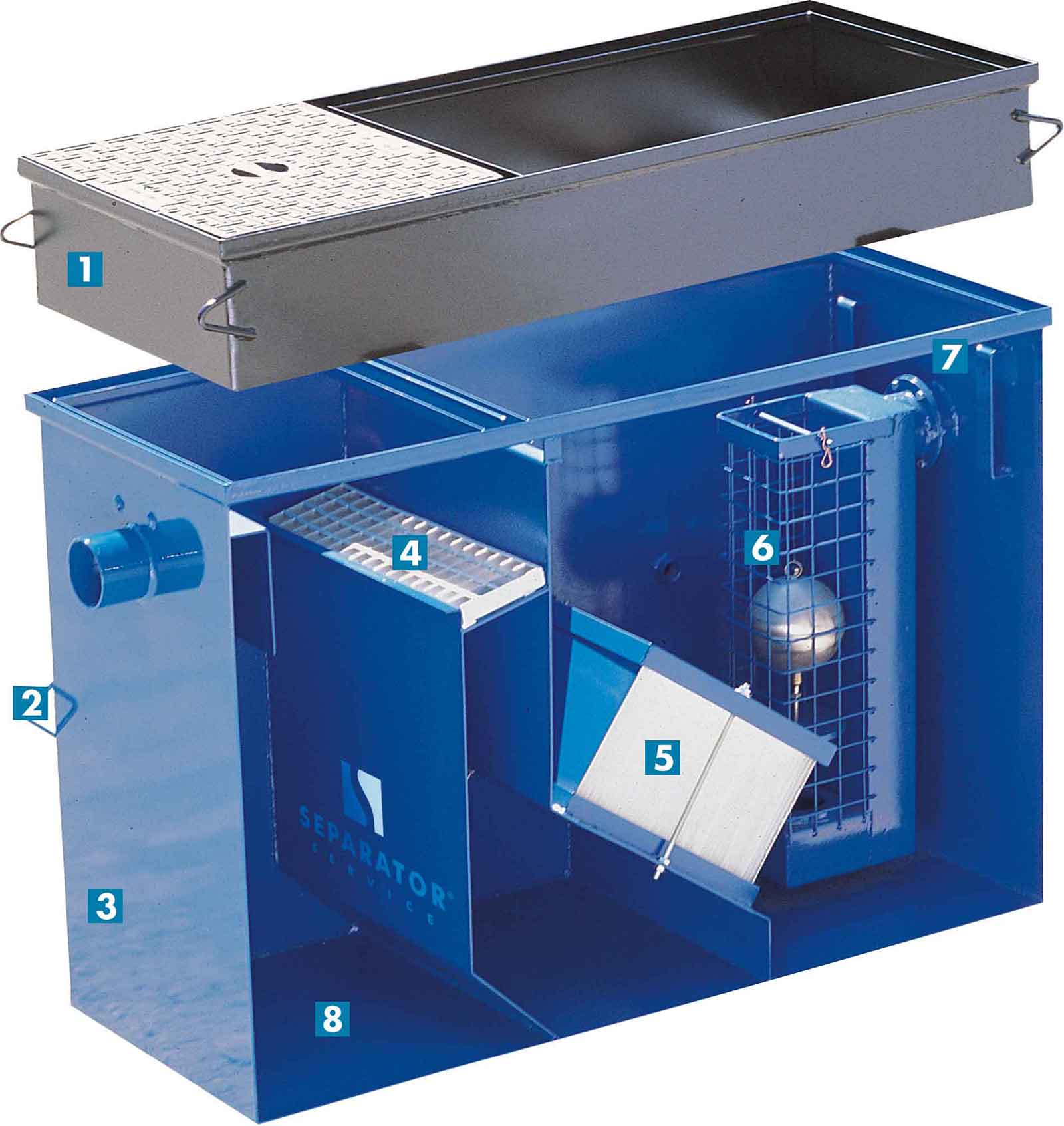

Budowa separatorów substancji ropopochodnych o przepływach do 20 litrów/sekundę na przykładzie separatora typu IHDC: [1] Nadstawka wykonana zgodnie z indywidualnym zamówieniem; [2] Uchwyty transportowe; [3] Korpus separatora wykonany ze stali St3S śrutowanej oraz pokrywanej farbami termoutrwadzalnymi; [4] Kratka rzadka (nie występuje w modelu SHDC); [5] Wkład koalescencyjny Hydrocompact; [6] Zawór pływakowy; [7] Uchwyt systemu alarmowego; [8] Osadnik (nie występuje w modelu SHDC). [źródło: separatory_budowa.jpg]

Separatory IHDC składają się z trzech komór:

• Komory osadowej, w której zostają zatrzymane zawiesiny łatwoopadające. Wlot do komory jest wyposażony w deflektor zapewniający równomierny przepływ.
• Komory wlotowej wyposażonej w kratę rzadką zatrzymującą części pływające. Kieruje ona ścieki pod wkład wielostrumieniowy.
• Komory koalescencyjnej wyposażonej na wlocie w wyżej wspomniany wkład wielostrumieniowy, w którym zachodzi właściwy proces oczyszczania. Substancje ropopochodne zawarte w ściekach w postaci małych kropli łączą się w większe i wypływają na powierzchnię tworząc homogeniczną warstwę, natomiast zawiesina opada na dno kanalików i zsuwa się do przestrzeni podfiltrowej. W komorze tej znajduje się automatyczny zawór pływakowy, który zamyka wylot z separatora w momencie przekroczenia maksymalnej pojemności przetrzymania. Dzięki temu odbiornik jest zabezpieczony przed skażeniem w przypadku awaryjnego wycieku lub braku właściwej obsługi separatora. Standardowo komora koalescencyjna wyposażona jest również w uchwyty do mocowania skimmera i czujnika urządzenia alarmowego.

Korpus separatora wykonany ze stali St3S (piaskowanej) oraz pokrywanej farbami termoutwardzalnymi. Wszystkie powierzchnie stalowe po oczyszczeniu do stopnia Sa 2.5 pokryte są specjalnymi powłokami w celu zabezpieczenia separatora przed korozją i zapewnienia maksymalnego okresu jego żywotności. Od góry separator zamknięty jest pokrywami rewizyjnymi wykonanymi z żeliwa sferoidalnego. Są one wykonane w klasach obciążenia B 125 i C 250. Do połączenia z powierzchnią terenu służą nadstawki, których wysokość dostosowana jest do indywidualnych wymagań odbiorcy.

T = 230 mm T1-T = 70 mm Długość instalacyjna L1 = L+180 mm

MODEL SEPARATORA	IHDC11	IHDC14	IHDC31	IHDC32	IHDC33
Przepływ (l/s)	1,5	1,5	3	3	3
Powierzchnia czynna (m kw.)	2,3	2,3	4,2	4,2	4,2
Objętość całkowita (l)	630	1180	1070	2150	1940
Objętość osadnika (l)	150	600	300	600	900
Maks. pojemność przetrzymania (l)	130	130	180	180	180
Długość korpusu L	1500	2000	2000	1800	2400
Szerokość korpusu W	600	600	600	1000	1000
Wysokość korpusu H	1035	1335	1235	1535	1135
Średnica króćca wlot/wylot DN	100	100	100	100	100
Masa całkowita na sucho (kg)	320	410	425	540	640
Rysunki techniczne
MODEL SEPARATORA	IHDC61	IHDC62	IHDC10	IHDC15	IHDC20
Przepływ (l/s)	6	6	10	15	20
Powierzchnia czynna (m kw.)	8,5	8,5	14,4	14,4
Objętość całkowita (l)	2155	2700	3310	3920
Objętość osadnika (l)	600	1200	1000	1500
Maks. pojemność przetrzymania (l)	320	320	430	720
Długość korpusu L	2400	3000	3000	3600	4200
Szerokość korpusu W	1000	1000	1000	1000	1000
Wysokość korpusu H	1235	1235	1435	1535	1535
Średnica króćca wlot/wylot DN	150	150	150	200	200
Masa całkowita na sucho (kg)	660	735	760	890
Rysunki techniczne
Separator Service Sp. z o.o. zastrzega sobie prawo wprowadzenia zmian wynikających z rozwoju technicznego bez uprzedniego powiadomienia				Wszystkie wymiary podano w milimetrach

Separatory IHDC są łatwe w eksploatacji ze względu na niezawodność i dobry dostęp na całej ich długości po zdjęciu pokryw rewizyjnych. Eksploatacja polega na okresowym opróżnianiu i wyczyszczeniu wnętrza separatora. Ze względu na zaliczenie mieszaniny wodno-olejowej i osadów zaolejonych do odpadów niebezpiecznych - kod 13 05 02 i 13 05 05 (Rozporządzenie MOSZNiL z 24.12.97 DzU Nr 162 Poz. 1135) czyszczenie separatorów może wykonywać tylko firma posiadająca stosowne zezwolenie. Nasza firma zapewnia profesjonalny serwis, odbiór i utylizację tych odpadów. Częstotliwość czyszczenia uzależniona jest od obciążenia separatora, przy czym czyszczenie nie może być wykonywane rzadziej niż raz na pół roku. (zob.: serwis separatorów)

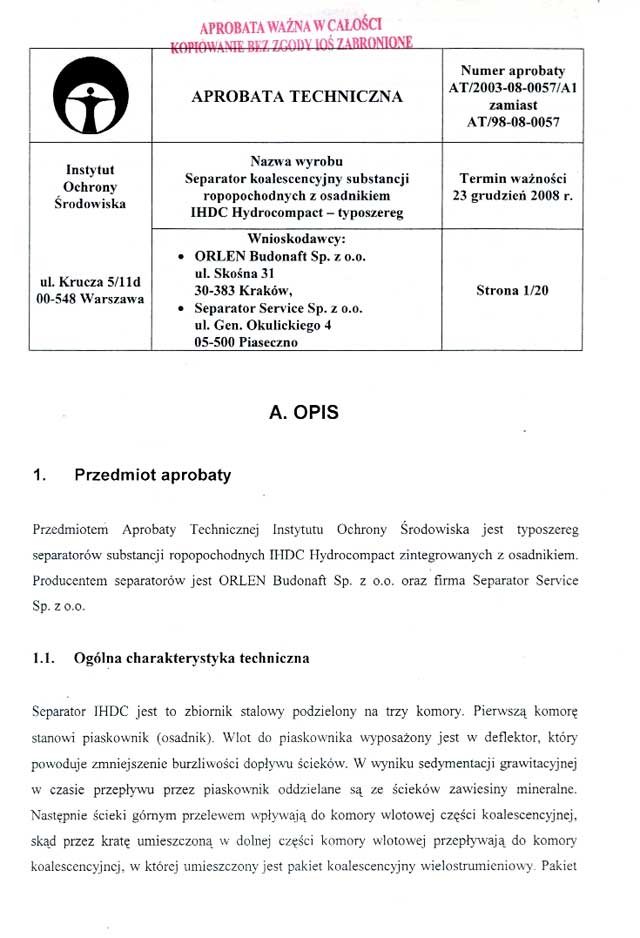

W dniu 23 grudnia 2003 roku firma Separator Service Sp. z o.o. uzyskała aprobatę techniczną Instytututu Ochrony Srodowiska na separator IHDC o numerze AT/2003-08-0057/A1.

Aprobata techniczna Instytututu Ochrony Środowiska na separator IHDC [źródło: ihdc_aprobata_techniczna_ios.jpg]
