Osadniki

wielostrumieniowe [modele DP3D.L oraz DP3D.V]

Osadniki wielostrumieniowe mogą zastąpić klasyczne osadniki i piaskowniki.

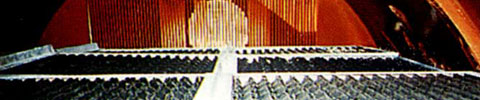

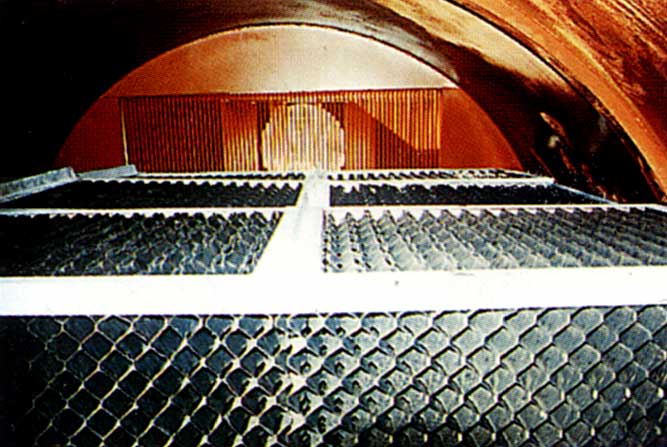

Pakiet wielostrumieniowy w osadniku wzdłużnym...

Zastosowanie osadnika

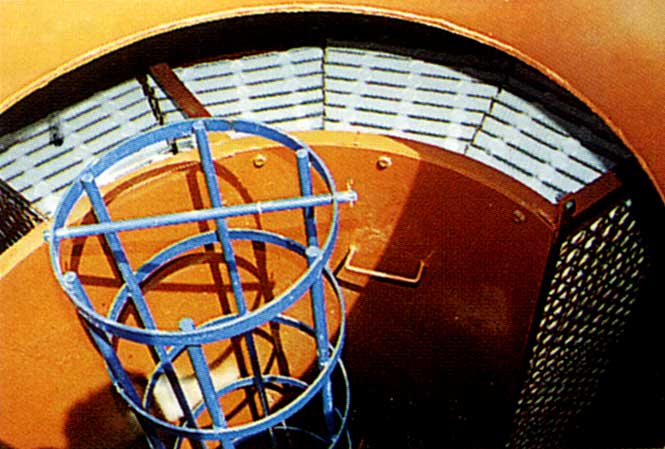

Pakiet wielostrumieniowy w osadniku kołowym...

Osadnik wielostrumieniowy znajduje zastosowanie wszędzie tam, gdzie podstawowym źródłem skażenia ścieków opadowych jest zawiesina mineralna np. ulice, place, centra miast, natomiast skażenie ropopochodnymi następuje tylko w sytuacjach ekstremalnych np. awaria auto-cysterny przewożącej paliwo. Urządzenia te mogą też zastępować klasyczne osadniki wzdłużne i piaskowniki w przypadkach ograniczeń co do terenu zabudowy. Ze względu na zastosowanie pakietów wielostrumieniowych o wysokiej powierzchni właściwej (m²/m³) uzyskuje się niższe powierzchniowe obciążenie hydrauliczne, a co za tym idzie wyższą sprawność osadnika przy nieporównywalnie mniejszych gabarytach instalacji. Konstrukcja pakietów wielostrumieniowych zdecydowanie różni się od pakietów koalescencyjnych. Urządzenia te wyposażane są dodatkowo w komory zagęszczania osadu w celu ograniczenia kosztów eksploatacji oraz regulatory dopływu, ponieważ zawsze stosowane są w systemie by-pass.

Zasada działania osadnika

Osadnik kołowy...

Osadniki wielostrumieniowe są konstruowane według tych samych zasad jak separatory, przy czym główny nacisk jest tu kierowany na zwiększenie sprawności usuwania zawiesiny. Wiąże się to z niższym obciążeniem hydraulicznym rzędu 1-3,5 m/h, dla których to wielkości można oczekiwać sprawności usuwania zawiesiny odpowiednio 85-70% w odniesieniu do zawiesiny ogólnej. W stosunku do zawiesiny większej od 50 mm można oczekiwać usunięcia ponad 98% ich zawartości.

Podstawowym elementem osadników wielostrumieniowych są pakiety o kierunku przepływu ścieków współprądowym lub przeciwprądowym. Osadniki wielostrumieniowe są instalacjami o wiele bardziej zawansowanymi technicznie niż separatory substancji ropopochodnych. W wielu przypadkach jako wyposażenie dodatkowe projektuje się w nich instalacje zagęszczania osadów zaolejonych.

Osadniki są zawsze wyposażane w kratę zgrubną, pakiety wielostrumieniowe oraz zazwyczaj w automatyczne zamknięcie pływakowe na wylocie.

Osadniki wielostrumieniowe występują w dwóch typach:

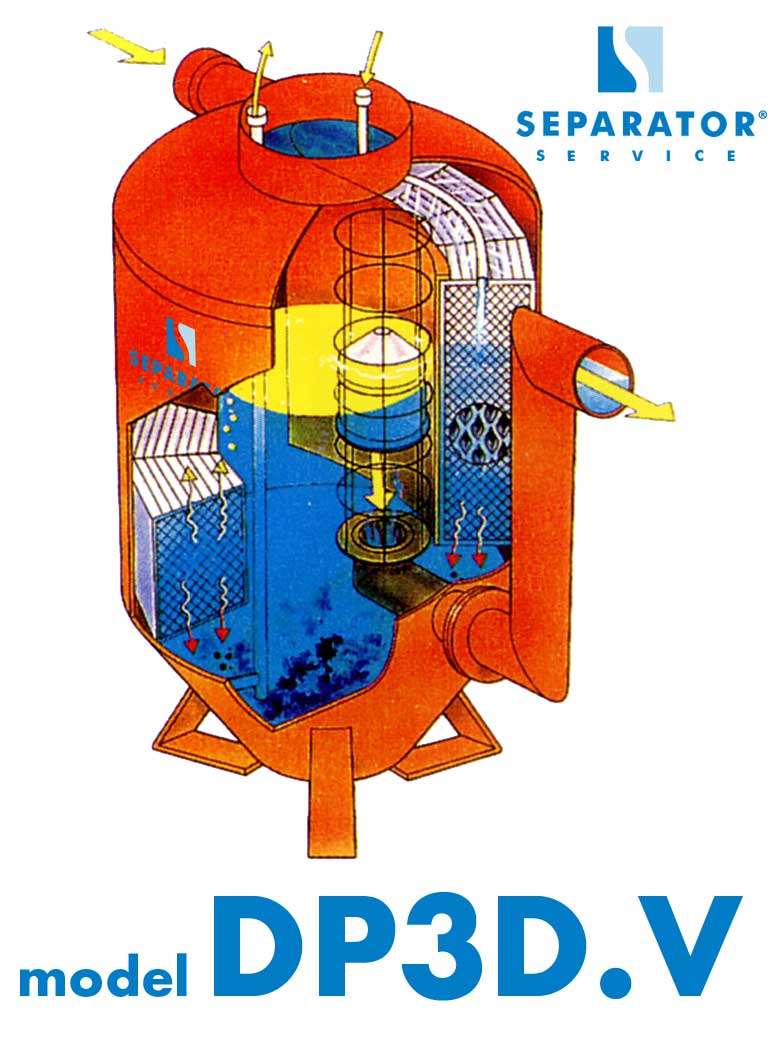

DP3D.V. - osadnik kołowy dla przepływów do 200 l/s

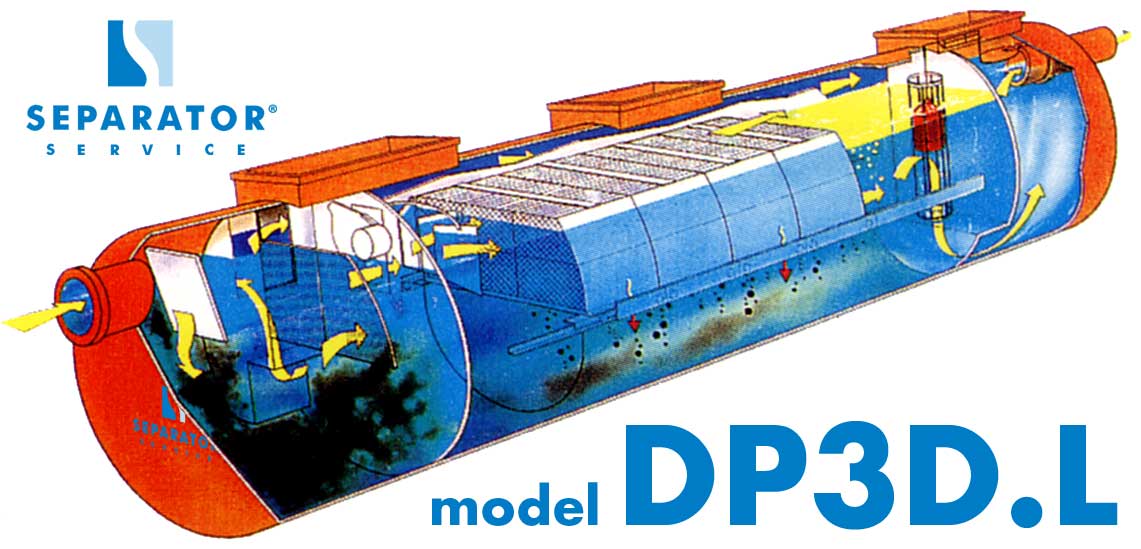

DP3D.L. - osadnik podłużny dla przepływów do 600 l/s i większych.

Należy podkreślić, że ze względu na mniejsze obciążenie hydrauliczne osadniki zapewniają, w znacznie wyższym stopniu niż separatory, usunięcie substancji ropopochodnych ze ścieków.

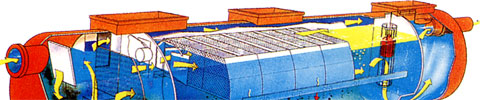

Osadnik podłużny...

Budowa osadnika

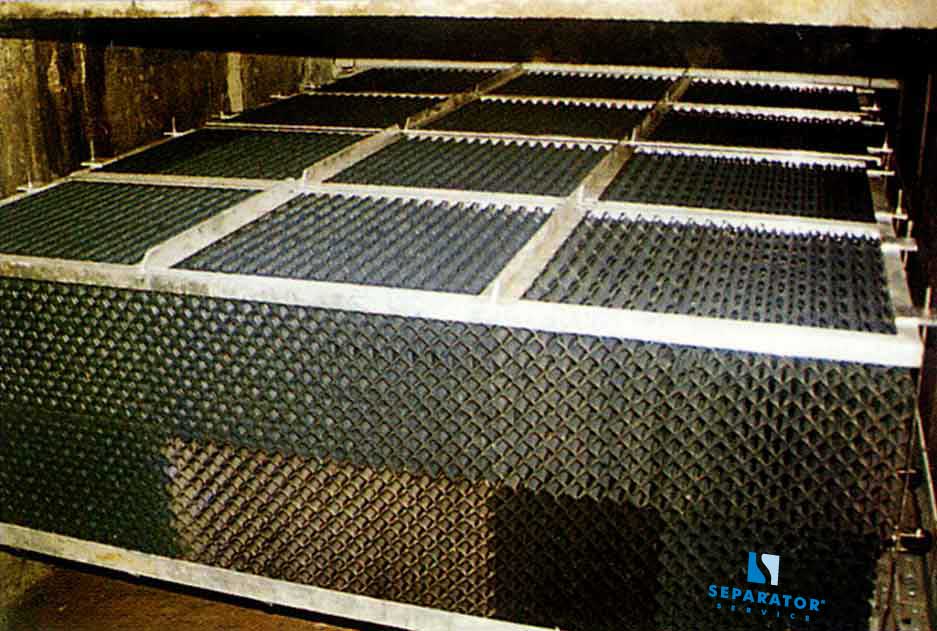

Pakiety wielostrumieniowe — osadnik betonowy.

Są one wykonywane w postaci cylindrycznych zbiorników stalowych, pionowych - dla osadników kołowych i poziomych dla osadników podłużnych.

Generalnie, osadniki wielostrumieniowe składają się z takich samych elementów jak separatory typu IHDC i są wykonywane według tych samych zasad.

Montaż osadnika

Warunki zabudowy, montaż i konserwacja są takie same jak dla separatorów o dużych przepływach.

Pakiety wielostrumieniowe montowane w osadnikach betonowych. Firma Separator Service wyposaża istniejące i projektowane osadniki betonowe w pakiety wielostrumieniowe montowane na szynach jezdnych. Przy realizacji takich projektów dostarczamy całe wyposażenie osadnika tj. kraty, deflektory, regulatory dopływu, zawory pływakowe itd.
