Separator węglowodorów/benzyn o dużych przepływach, separator koalescencyjny, model BBT

Separatory węglowodorów (benzyn)

o przepływach powyżej 20 l/s [model BBT]

Separator wyposażony w matę koalescencyjną i zintegrowany osadnik oraz wewnętrzny by-pass.

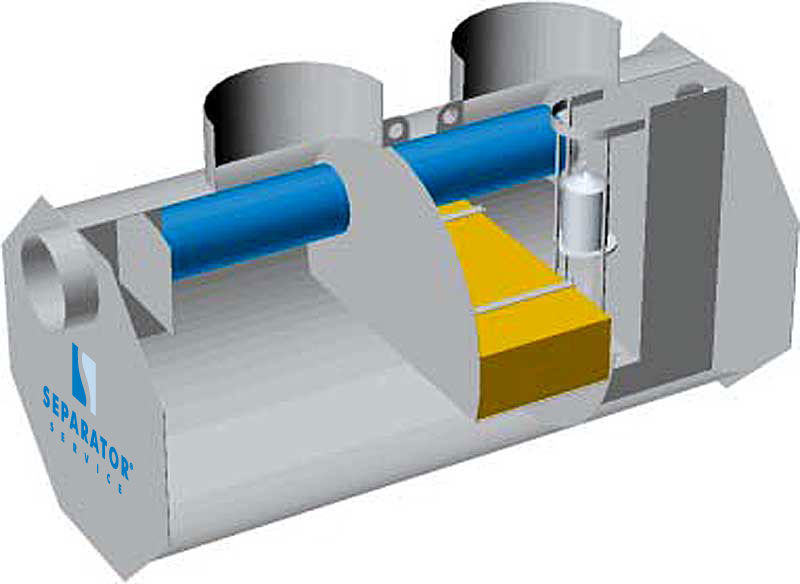

Separator węglowodorów typu BBT z wbudowanym by-passem

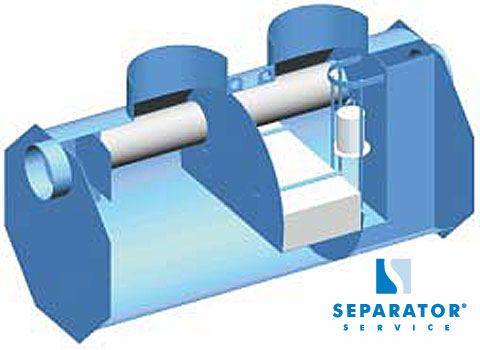

Separator węglowodorów typu BBT z wbudowanym by-passem

Charakterystyka separatora BBT

Separator typu BBT jest separatorem koalescencyjnym wyposażonym we wkład koalescencyjny, zintegrowany osadnik oraz wewnętrzny by - pass. Separatory typu BBT są konstruowane zgodnie z wytycznymi normy PN - EN 858:2005 "Instalacje oddzielaczy lekkich płynów (np. olej i benzyna) - Część 1: Zasady projektowania wyrobu, właściwości użytkowe i badania, znakowanie i sterowanie jakością" oraz odpowiadają wymaganiom Rozporządzenia Ministerstwa Środowiska z dnia 8.07.2004 w sprawie warunków, jakie należy spełniać przy odprowadzeniu ścieków do wód lub do ziemi (DzU Nr 168 poz. 1763) - zawartość substancji ropopochodnych na odpływie poniżej 15 mg/l i zawiesiny poniżej 100 mg/l.

Zastosowanie separatora BBT

Separator typu BBT jest przeznaczony do usuwania substancji ropopochodnych jak i zawiesiny ze ścieków deszczowych. Typowe zastosowanie tych urządzeń to parkingi, drogi, autostrady.

Budowa separatora BBT

Separator jest wykonany ze stali St3S. Wszystkie powierzchnie stalowe po oczyszczeniu do stopnia Sa 2.5 pokryte są specjalnymi powłokami w celu zabezpieczenia separatora przed korozją i zapewnienia maksymalnego okresu jego żywotności.

Separator z by-passem...

Separator z by-passem...

WYPOSAŻENIE WEWNĘTRZNE:

  • deflektor - zapewniający równomierny przepływ
  • wkład koalescencyjny, w którym następuje koalescencja cząstek substancji ropopochodnych i ich wypływanie w postaci kropli na powierzchnię oraz sedymentacja części zawiesiny i opadanie jej do przestrzeni podfiltrowej
  • automatyczny zawór pływakowy - który zamyka wylot z separatora w momencie przekroczenia maksymalnej pojemności przetrzymania olejów
  • otwory rewizyjne (średnica 780 mm, wysokość 300 mm)
  • wewnętrzny by - pass

WYPOSAŻENIE DODATKOWE:

  • włazy klasy B125, C250, D400 zgodnie z Polską Normą PN - EN 124:2000
  • nadstawki - służące do połączenia separatora z powierzchnią terenu
  • skimmer ręczny - służący do odprowadzania zgromadzonych na powierzchni olejów do zew-nętrznego zbiornika slopowego
  • alarm przekroczenia grubości zgromadzonych substancji ropopochodnych
  • alarm przekroczenia grubości zgromadzonych osadów

Dane techniczne separatorów typu BBT

FES = FEE + 100 mm
H2 = H1 - 100 mm
H = D + 300 mm

<b>FES = FEE + 100 mm<br>H2 = H1 - 100 mm<br>H = D + 300 mm</b>
Qsep - przepływ nominalny (l/s)
Qmax - przepływ maksymalny (l/s)
DN - Średnica króćców (mm)
D - Średnica korpusu (mm)
L - długość korpusu (mm)
FEE - standardowa głębkość instalacyjna (mm)
H1 - wysokość dopływu (mm)
Vd - objęość osadnika (m3)
Rh - pojemność magazynowa oleju (m3)
Typ
 Qsep Qmax DN D L FEE H1 Vd Rh kg
BBT 1512303
 15 < 80 300 1250 3000 630 920 1.5 0.5 1100
BBT 1512304 15 < 170 400 1250 3000 620 930 1.5 0.5 1100
BBT 2015303 20 < 80 300 1500 3000 710 1090 2 0.5 1350
BBT 2015304 20 < 170 400 1500 3000 700 1100 2 0.5 1350
BBT 3015353 30 < 80 300 1500 3500 750 1050 3 0.6 1450
BBT 3015354 30 < 170 400 1500 3500 730 1070 3 0.6 1450
BBT 3015355 30 < 300 500 1500 3500 730 1070 3 0.6 1650
BBT 4015503 40 < 80 300 1500 5000 750 1050 4 0.6 1650
BBT 4015504 40 < 170 400 1500 5000 730 870 4 0.6 1650
BBT 4015505 40 < 300 500 1500 5000 20 1080 4 0.6 1650
BBT 5019404 50 < 170 400 1900 4000 820 1380 5 1.1 2200
BBT 5019405 50 < 300 500 1900 4000 800 1400 5 1.1 2200
BBT 6519505 65 < 300 500 1900 5000 870 1330 6.5 1.3 2900
BBT 6519506 65 < 500 600 1900 5000 870 1330 6.5 1.3 2900
BBT 8019605 80 < 300 500 1900 6000 800 1400 8 1.2 3300
BBT 8019656 80 < 500 600 1900 6500 900 1300 8 1.1 3500
BBT 1019755 100 < 300 500 1900 7500 800 1400 10 1.2 3700
BBT 1022606 100 < 500 600 2200 6000 900 1600 10 1.6 4000
BBT 1225556 120 < 360 600 2500 5500 900 1900 12 1.2 4500
BBT 1225608 120 < 600 800 2500 6000 1100 1700 12 1.2 4750
BBT 1525708 150 < 700 800 2500 7000 1100 1700 15 1.5 5250
Separator Service Sp. z o.o. zastrzega sobie prawo wprowadzenia zmian wynikających z rozwoju technicznego bez uprzedniego powiadomienia
Wszystkie wymiary podano w milimetrach
